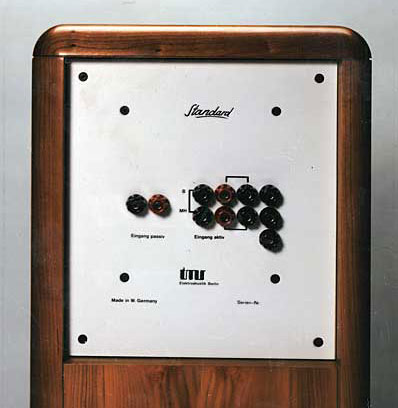

Im Laufe der Entwicklung wuchs parallel mit den Betriebsmöglichkeiten der Lautsprecherboxen TMR Standard und TMR 1 die Zahl der Anschlußbuchsen auf dem rückseitigem Anschlußfeld.
Zunächst müssen Sie feststellen, welche Rückwand gesucht wird.
Es gibt Rückwände mit acht, zehn und elf Buchsen.
Bis auf die Elf-Buchsen-Variante ist kein Biamping- oder Biwiring-Mode möglich.
Nachrüsten ist nicht möglich.
| Betriebsart: | Kurzschlußstecker: | Eingänge: |
| Passiv: | B1-M1, B2-B3, M2-M3 | + - |
| Teilaktiv: | TT+ = B2 TT- = B1 MH+ = M2 MH- = M1 |
| Betriebsart: | Kurzschlußstecker: | Eingänge: |
| Passiv: | B1-M1, B2-B3, M2-M3 | + - |
| Teilaktiv: | H1-H2 | TT+ = B2 TT- = B1 MH+ = M2 MH- = M1 |
| Betriebsart: | Kurzschlußstecker: | Eingänge: |
| Passiv: | B1-M1, B2-B3, M2-M3 | + - |
| Teilaktiv: | B4-M4 | TT+ = B2 TT- = B1 MH+ = M2 MH- = M1 |
| Betriebsart: | Kurzschlußstecker: | Eingänge: |
| Passiv: | B1-M1, B2-B3, M2-M3, B4-M4 | + - |
| Biwiring: | B2-B3, M2-M3 | TT+ = B4 TT- = B1 MH+ = M4 MH- = M1 |
| Teilaktiv: | M4-H1 | TT+ = B2 TT- = B1 MH+ = M2 MH- = M1 |
| Biamping: | B2-B3, M2-M3 | TT+ = B4 TT- = B1 MH+ = M4 MH- = M1 |
